Informationen zur Maßermittlung

Lieber Kunde! Hier erfahren Sie alles Notwendige um Ihr maßgefertigtes Rolltor richtig auszumessen und richtig zu bestellen.

Beachten Sie bitte zunächst folgende Besonderheiten:

  1. Sie nehmen die Maße für Ihr Rolltor von außen. So wie Sie Ihre Garage von außen betrachten, übertragen Sie dann bitte auch Ihre Bestellmaße in den Konfigurator!

  2. Die Bedienseite allerdings legen Sie von innen betrachtet fest!

  3. Alle Maßangaben erfolgen in Millimetern.

    1 Zentimeter sind 10 Millimeter.

    10 Zentimeter sind 100 Millimeter.

    100 Zentimeter sind 1 Meter bzw. 1.000 Millimeter.

  4. Das Rolltor kann mit einer Toleranz von max. (+/-) 2 mm gefertigt werden.

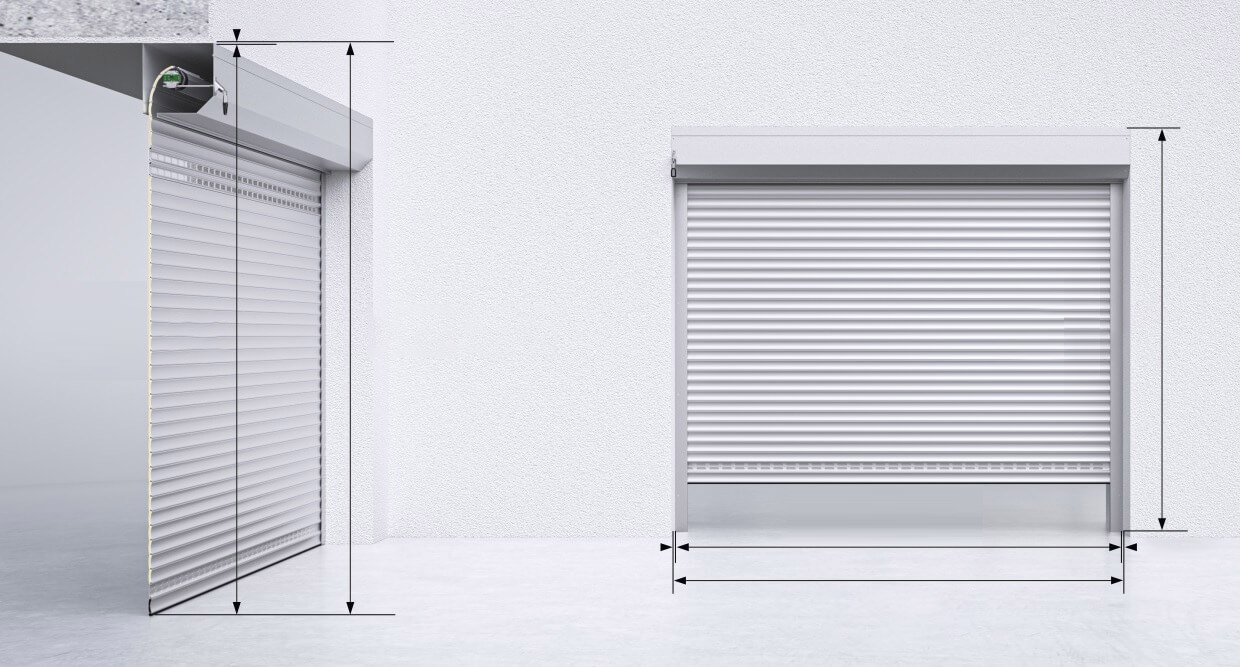

Maßanleitung bei Montage des Rolltors in die Maueröffnung

5 mm
Bestellhöhe (H)
gemessene Höhe
der Maueröffnung
Bestellhöhe (H)
Bestellbreite (B)
gemessene Breite
der Maueröffnung
2,5 mm
2,5 mm
MAßANLEITUNG BEI MONTAGE DES ROLLTORS IN DIE MAUERÖFFNUNG

Der Rolltorkasten sowie die Führungsschienen werden innerhalb der Maueröffnung montiert.

Maueröffnungshöhe - 5 mm = Bestellhöhe (H)

1. Wenn Sie Ihr Rolltor in einer Maueröffnung montieren möchten, messen Sie die Höhe der Maueröffnung an mindestens drei Punkten, da die Maueröffnung oft schief gemauert oder verputzt ist. Notieren Sie das kleinste Maß, also die engste Stelle der Öffnung. Zur Berechnung der Bestellhöhe (H) ziehen Sie bitte von der kleinsten gemessenen Höhe mindestens 5 mm ab.

Maueröffnungsbreite - 5 mm = Bestellbreite (B)

2. Messen Sie die Breite der Maueröffnung immer an mindestens drei Punkten: oben, unten, in der Mitte und ermitteln Sie so das kleinste Maß für die Breite. Zur Berechnung der Bestellbreite (B), ziehen Sie bitte von der kleinsten gemessenen Breite mindestens 5 mm ab.

Informationen zu profil-baugrenzwerten

Hier finden Sie maximale Baugrenzwerte des Lamellenprofils ALU 55

Bitte überprüfen Sie zuerst, ob diese Baugrenzwerte mit Ihrem Fertigmaß übereinstimmen. Bitte beachten Sie, dass die maximale Fläche nicht überschritten werden darf.

lamellenprofil-52

ALU 55

Aluminium
max. Breite 4000 mm
max. Höhe 4000 mm
max. Fläche 12 m2

Führungsschienenübersicht

Hier finden Sie eine Übersicht aller erhältlichen Führungsschienen für Rolltore RP55.

rpf-75-27

RPF 75/27

Führungsschienen

Kasten eckig 45°,rollgeformt

Hier finden Sie alle wählbaren eckigen Rolltorkästen und deren Maßangaben.

Bitte beachten Sie, dass die maximale Gesamthöhe Ihres Rolltors (inklusive Kasten) von der gewählten Kastengröße abhängig ist.

kasten-250

K 250

Eckig 45°

max. Gesamthöhe 3600 mm
kasten-300

K 300

Eckig 45°

max. Gesamthöhe 4000 mm
