Rolltor RP52 - Nothandkurbel / Handbetätigung
Die Rohrmotoren sind mit einer Vorrichtung für die Notbedienung ausgerüstet. Die Nothandbedienung, auch kurz NHK genannt, wird als Vorsichtsmaßnahme dringend empfohlen, besonders bei Garagen, die über keinen zuzüglichen Ausgang verfügen. Ferner ist die Nothandbedienung im gewerblichen Bereich, bei geschlossenen Räumen oder Garagen, ohne Ausgang/Schlupftür, zwingend vorgeschrieben. Die Nothandbedienung ist sozusagen ein zuzüglicher Toröffner, der auch Sicherheit bei Stromausfall oder anderen technischen Störungen bietet und manuell betätigt werden kann. Durch den geringen seitlichen Platzbedarf von nur 24 mm ist der direkte Einbau in Aluminiumkästen mit Standardteilen ohne Sonderkonstruktionen möglich.
Die Nothandbedienung erfüllt die neue EU Norm der Sicherheitsanforderungen EN 12453. Dieses System ist sowohl für Linksroller (Kasten außen) als auch für Rechtsroller (Kasten hinter dem Sturz) einsetzbar. Das NHK-System erfordert keinen Anschluss einer Rolltorsteuerung.
Bitte beachten Sie, dass eine spätere Nachrüstung beim vormontiertem Rolltor nicht mehr möglich ist, da eine andere Antriebsart benötigt wird. Bei Wahl der Nothandbedienung mit Mauerdurchführung muss die Mauerbreite unbedingt angegeben werden.
Öse mit Sechskantstange
Die Öse mit der Sechskantstange besteht aus verzinktem Stahl, verwendbar für alle vorgerüsteten Nothandbetriebe.
Inklusive im Lieferumfang steht Ihnen eine Gelenkkurbel zur Verfügung, die zur problemlosen Bedienung Ihres Rolltorantriebes dient, bei eventuellem Stromausfall oder technischen Problemen. Die abnehmbare Gelenkkurbel besteht aus einem PVC ummantelten Stahlrohr und einem Haken.
Abhängig von Ihrer Fertighöhe ist die Gelenkkurbel in zwei Längen verfügbar: Bei einer Torhöhe bis 3500 mm beträgt die Länge der Gelenkkurbel 150 cm. Ab einer Höhe von 3501 mm beträgt die Länge der Kurbel 180 cm.
Kasten 205
Kasten 250
Nothandbedienung mit Gelenklager - Vorderseite
Das Gelenklager besteht aus verzinktem Stahl, verwendbar für alle vorgerüsteten Nothandbetriebe.
Der Sechskant, der zum Nothandbetrieb führt, wird gemäß der gewählten Kastengröße im Betrieb dem Rohrmotor angepasst. Das Gelenklager wird beim waagerechtem 90° Abgang empfohlen. Inklusive im Lieferumfang steht Ihnen eine Gelenkkurbel zur Verfügung, die zur problemlosen Bedienung Ihres Rolltorantriebes dient, bei eventuellem Stromausfall oder technischen Problemen. Die abnehmbare Gelenkkurbel besteht aus einem PVC ummantelten Stahlrohr und einem Haken.
Abhängig von Ihrer Fertighöhe ist die Gelenkkurbel in zwei Längen verfügbar: Bei einer Torhöhe bis 3500 mm beträgt die Länge der Gelenkkurbel 150 cm. Ab einer Höhe von 3501 mm beträgt die Länge der Kurbel 180 cm.
Kasten 205
Kasten 250
Nothandbedienung mit Gelenklager - Rückseite
Das Gelenklager besteht aus verzinktem Stahl, verwendbar für alle vorgerüsteten Nothandbetriebe.
Der Sechskant, der zum Nothandbetrieb führt, wird gemäß der gewählten Kastengröße im Betrieb dem Rohrmotor angepasst. Das Gelenklager wird beim waagerechtem 90° Abgang empfohlen. Inklusive im Lieferumfang steht Ihnen eine Gelenkkurbel zur Verfügung, die zur problemlosen Bedienung Ihres Rolltorantriebes dient, bei eventuellem Stromausfall oder technischen Problemen. Die abnehmbare Gelenkkurbel besteht aus einem PVC ummantelten Stahlrohr und einem Haken.
Abhängig von Ihrer Fertighöhe ist die Gelenkkurbel in zwei Längen verfügbar: Bei einer Torhöhe bis 3500 mm beträgt die Länge der Gelenkkurbel 150 cm. Ab einer Höhe von 3501 mm beträgt die Länge der Kurbel 180 cm.
Kasten 205 - Rückseite
Kasten 250 - Rückseite
Nothandbedienung mit Gelenklager bei Mauerdurchführung
Das Gelenklager besteht aus verzinktem Stahl, verwendbar für alle vorgerüsteten Nothandbetriebe mit einer Montagevariante durch die Mauer.
Der Sechskan, der zum Nothandbetrieb führt, wird gemäß der gewählten Kastengröße und Mauerbreite dem Rohrmotor angepasst. Bei Wahl der Nothandbedienung mit Mauerdurchführung muss die Mauerbreite unbedingt angegeben werden. Bei Mauerdurchführung beträgt die minimale Breite der Mauer 120mm.
Zuzüglich steht Ihnen eine Gelenkkurbel zur Verfügung, die zur problemlosen Bedienung Ihres Rolltorantriebes dient, bei eventuellem Stromausfall oder technischen Problemen. Die abnehmbare Gelenkkurbel besteht aus einem PVC ummantelten Stahlrohr und einem Haken. Abhängig von der Torhöhe ist die Gelenkkurbel entweder in 150 cm oder in 180 cm Länge verfügbar.
Kasten 205 - Mauerdurchführung
Kasten 250 - Mauerdurchführung
Notentriegelungsschloss - Vorderseite
Diese Nothandbedienung besitzt eine abschließbare Notentriegelung.
Nach dem Öffnen der Notentriegelung, kann die Gelenkkurbel in die Öffnung eingeführt werden und der Torpanzer kann problemlos geschlossen oder geöffnet werden.
Im Lieferumfang befindet sich eine abnehmbare Gelenkkurbel, die aus einem PVC ummantelten Stahlrohr besteht. Die Länge der Gelenkkurbel beträgt 90 cm.
Kasten 205
Kasten 250
Notentriegelungsschloss - Rückseite
Diese Nothandbedienung besitzt eine abschließbare Notentriegelung. Sie ist leicht zu bedienen, da sie mit einer Sechskantstange der zum Nothandantrieb führt, ausgestattet ist. Sie wird beim waagerechten 90° Grad Abgang empfohlen.
Nach dem Öffnen der Notentriegelung, kann die Gelenkkurbel in die Öffnung eingeführt werden und der Torpanzer kann problemlos geschlossen oder geöffnet werden.
Im Lieferumfang ist eine Gelenkkurbel enthalten. Die abnehmbare Gelenkkurbel besteht aus einem PVC ummantelten Stahlrohr. Die Länge der Gelenkkurbel beträgt 90 cm.
Kasten 205 - Rückseite

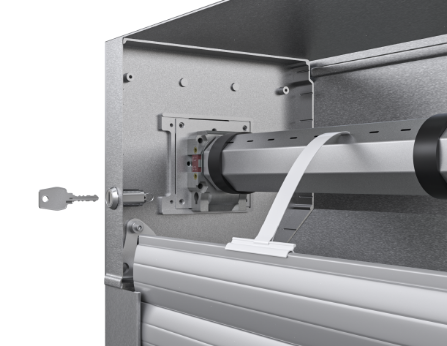

Kasten 250 - Rückseite
Notentriegelungsschloss bei Mauerdurchführung
Diese Nothandbedienung besitzt eine abschließbare Notentriegelung. Sie ist leicht zu bedienen, da sie mit einem Führungsrohr durch die Mauer und einer Stange der zum Nothandantrieb führt, ausgestattet ist. Bei Wahl der Nothandbedienung mit Mauerdurchführung muss die Mauerbreite unbedingt angegeben werden. Bei Mauerdurchführung beträgt die minimale Breite der Mauer 120mm.
Nach dem Öffnen der Notentriegelung, kann die Gelenkkurbel in die Öffnung eingeführt werden und der Torpanzer kann problemlos geschlossen oder geöffnet werden. Die im Lieferumfang enthaltene abnehmbare Gelenkkurbel besteht aus einem PVC ummantelten Stahlrohr und ist 90 cm lang.
Kasten 205 - Mauerdurchführung
Kasten 250 - Mauerdurchführung
